高速公路工程拌和站、试验室和钢筋加工场建设

发布者: 飞宏
发布时间: 2017-10-15

高速公路工程拌和站、试验室及钢筋场建设

拌和站建设

1)水泥混凝土拌和站

本标段拌和任务约为16m³,混凝土拌和站采用集中式拌和。考虑排污及冲洗石料方便,混凝土拌合站拟设在万邓路与庆安路东南位置主线(K159+800处)北侧紧邻1#钢筋加工场,计划占地约22.3亩采用封闭式管理,四周设置围墙,围墙长度456米,高度2.5(含0.5米基础),围墙为白色院内地坪采用水泥混凝土硬化与绿化相结合,硬化面积为11890㎡,绿化面积为90㎡;彩板房340㎡,共计17间(含磅房)。设置视频监控系统,入口设置彩门和值班室。设计存料能力为10000m3,大棚面积为4400㎡,每小时可以拌制混合料约100立方,满足现场施工要求。拌和站采用新型和先进的集中式拌和机,混凝土生产过程全过程微电子控制和视频实时监控。

场地基层采用一层20cm厚的6%水泥土处理,然后再用混凝土硬化。料场采用C25混凝土硬化20cm厚,底高于外部地面,设置1.5%的单向坡;场区道路采用20cm厚的C25混凝土硬化,基础不好的道路增设碎石掺石屑垫层,道路宽度8m;其余场地采用15cmC25混凝土硬化。场区排水按照低的原则预设不小于1.5%的排水坡度,四周设砖砌排水沟,并采用M7.5砂浆抹面。详见“商登二标混凝土拌和站平面图”及“商登高速郑州境段TJ-2标拌和站临建工程数量表”

商登二标混凝土拌和站平面图

高速公路工程拌和站、试验室和钢筋加工场建设



商登高速郑州境段TJ-2标拌和站临建工程数量表

序号

内容

数量

说明

1

征地面积

22.3亩

含建站地地、料场用地及生活区

2

清表面积

22.3亩


3

围墙

456m

24砖墙2.0m高,内外粉白,每6米一个加强柱(37砖)

4

围墙基础

456m

砖砌4层宽50cm、3层宽37cm

5

彩板房

340㎡

4米*5米*17间

6

硬化面积

11890㎡

其中硬化厚度20cm约为7000㎡,15cm厚约为4890㎡。

7

彩板房基础

187m

砖砌2层宽37cm,4层宽24cm

8

6%水泥土

11890㎡

厚度20cm

9

大棚面积

4400㎡


10

料仓隔墙

250m

采用C20砼浇筑,墙身:厚30cm,高250cm;基础:厚60cm,深60cm。

11

筛沙机

1套


12

洗石机

1套


13

绿化面积

90㎡


14

大门

1

12米大门

15

锅炉

1


16

供排水系统

456m


17

卫生间

100㎡

含洗澡间

2)水泥稳定碎石拌和站

本标段拌和任务约为9m³,水泥稳定碎石拌和站采用集中式拌和。考虑管理方便,水泥稳定碎石拌和站设在混凝土拌和站对面,计划占地约24亩采用封闭式管理,四周设置围墙,围墙长度508米,高度2.5(含0.5米基础),围墙为白色院内地坪采用水泥混凝土硬化与绿化相结合,硬化面积为12563㎡,绿化面积为60㎡;彩板房624㎡,共计26间(含磅房及卫生间)。设置视频监控系统,入口设置彩门和值班室。设计存料能力为13000m3,每小时可以拌制混凝土约100立方,满足现场施工要求。拌和站采用新型和先进的集中式拌和机,水稳碎石生产过程全过程微电子控制和视频实时监控。

采用一层20cm厚的6%水泥土处理,然后再用C25混凝土硬化20cm厚,料场底高于外部地面,设置1.5%的单向坡。场区道路采用20cm厚的C25混凝土硬化,基础不好的道路增设碎石掺石屑垫层,道路宽度8m其余场地采用15cmC25混凝土硬化。场区排水按照中间高四周低的原则预设不小于1.5%的排水坡度,四周宜设砖砌排水沟,并采用M7.5砂浆抹面。详见“商登二标水泥稳定拌和站平面图”及“商登高速郑州境段TJ-2标水泥稳定临建工程数量表”

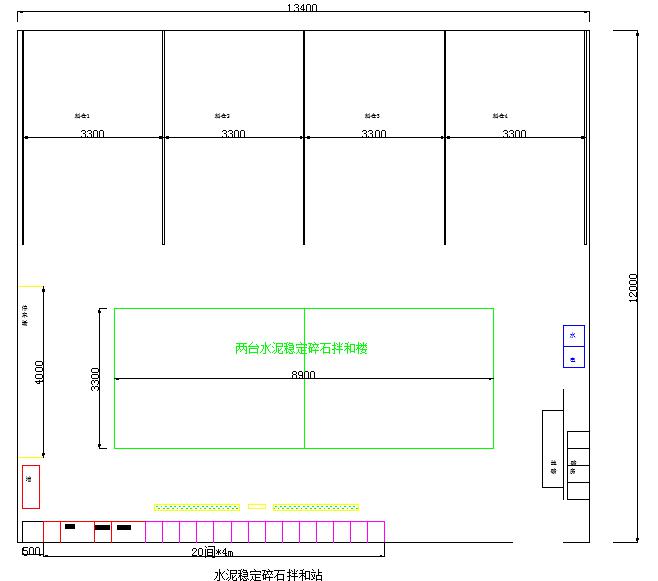

商登高速水泥稳定碎石拌和站平面图

高速公路工程拌和站、试验室和钢筋加工场建设




商登高速郑州境段水泥稳定碎石临建工程数量表

序号

内容

数量

说明

1

征地面积

24亩

含建站地地、料场用地及生活区

2

清表面积

24亩


3

围墙

508m

24砖墙2.0m高,内外粉白,每6米一个加强柱(37砖)

4

围墙基础

508m

砖砌4层宽50cm、3层宽37cm

5

彩板房

624㎡

4米*5米*26间

6

硬化面积

12563㎡

其中硬化厚度20cm约为7000㎡,15cm厚约为4890㎡。

7

彩板房基础

353m

砖砌2层宽37cm,4层宽24cm

8

6%水泥土

12563㎡

厚度20cm

9

料仓隔墙

250m

采用C20砼浇筑,墙身:厚30cm,高250cm;基础:厚60cm,深60cm。

10

绿化面积

90㎡


11

大门

1

12米大门

12

供排水系统

637m


13

卫生间

100㎡

含洗澡间

3.2.7.3、钢筋加工场

1)场地内分别设置有生活区及作业区,作业区搭设封闭式钢结构棚,棚内规划原材存放区、钢筋加工区,半成品存放区、成品存放区,所有进场钢筋及半成品、成品均应按规格和型号分类挂牌存放。

2)由于标段全长9公里,10座桥梁,桥梁全长3016.5米,桥梁分布比较分散,施工队较多。钢筋加工厂拟分为3个标准化钢筋场。分别建于施工便道附近,即南水北调斜拉桥东引桥一个,西引桥一个(即拌和站旁边)黄水河大桥一个。用于桥涵钢筋加工(不含预制梁)。具体设置:

标准化钢筋加工场3个

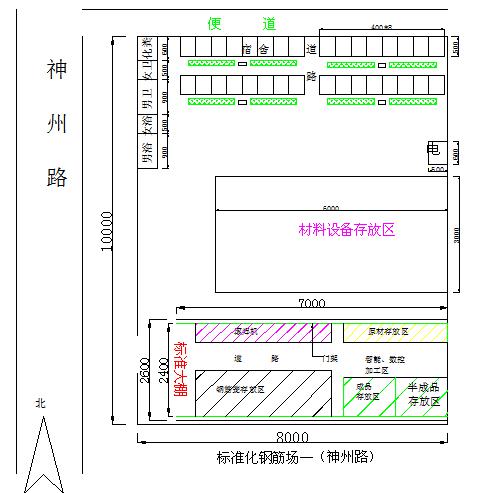

①拟在斜拉桥东引桥主线(K158+900处)南侧,立1#标准化钢筋加工场,征地约12亩。采用封闭式管理,四周设置围墙,围墙长度360米,高度2.5(含0.5米基础),围墙为白色。彩板房640平方米,硬化面积7160㎡,场区道路宽为8米,采用20cmC25混凝土硬化,其余部分为10cmC25混凝土硬化。主要负责南水北调斜拉桥的东引桥桥梁钢筋加工、材料、设备存放,其中,标准化钢结构大棚面积为75米(长)×27米(宽)=2025m2(标准化建设要求6000t≤T≤10000t钢筋大棚面积为2000㎡,斜拉桥东引桥所用钢筋为6165吨);(详见:“钢筋加工场平面布置图”及“钢筋加工场设备统计表”)。

 高速公路工程拌和站、试验室和钢筋加工场建设

商登高速郑州境段第一钢筋加工场临建工程数量表

序号

内容

数量

说明

1

征地面积

12亩

含生活区、物资、材料、设备存放区

2

清表面积

12亩


3

6%水泥土

7220㎡

厚度20cm

4

围墙

360m

24砖墙2.0m高,内外粉白,每6米一个加强柱(37砖)

5

围墙基础

360m

砖砌4层宽50cm、3层宽37cm

6

彩板房

810㎡

办公区加生活区

7

彩板房基础

436m


8

轨道

150m


9

轨道基础

150m


10

门架

2台

10t

11

大棚面积

2025㎡


12

水池

4个

长2m,宽1m,高0.8m

13

硬化面积

7220㎡


14

绿化面积

144㎡


15

大门

1

12米大门

16

供排水系统

360m


17

卫生间

140

含洗澡间

②拟在斜拉桥北岸主线(K159+800处)北侧,设立2#标准化钢筋场占地约18.5亩。同样采用封闭式管理,四周设置围墙,围墙长度496米,高度2.5(含0.5米基础),围墙为白色。彩板房880平方米,硬化面积11443.8㎡,场区道路宽为7米,采用20cmC25混凝土硬化,其余部分为15cmC25混凝土硬化。主要负责斜拉桥西引桥、主桥和京广铁路分离式立交东引桥和主桥的钢筋加工、材料、设备存放,其中,标准化钢结构大棚面积为100米(长)×35米(宽)=3500m2(标准化建设要求T10000t钢筋大棚面积为3500㎡,斜拉桥西引桥和主桥所用结构物所用钢筋为10135吨);(详见:“钢筋加工场平面布置图“商登高速郑州境段TJ-2标第二钢筋加工场临建工程数量表”)

高速公路工程拌和站、试验室和钢筋加工场建设



商登高速郑州境段标第二钢筋加工场临建工程数量表

序号

内容

数量

说明

1

征地面积

18.5亩

含生活区、斜拉桥物资、材料、设备存放区

2

清表面积

18.5亩


3

6%水泥土

11443.8㎡

厚度20cm

4

围墙

496m

24砖墙2.0m高,内外粉白,每6米一个加强柱(37砖)

5

围墙基础

496m

砖砌4层宽50cm、3层宽37cm

6

彩板房

880㎡

44间4m*5m,办公区加生活区

7

彩板房基础

520m

砖砌4层宽50cm、3层宽37cm

8

水池

4个

长2m,宽1m,高0.8m

9

轨道

200m


10

轨道基础

200m

含钢筋

11

门架

2台

10t

12

大棚面积

3500㎡


13

硬化面积

11443.8㎡


14

绿化面积

256㎡


15

大门

1

12米大门

16

供排水系统

496m


17

卫生间

140㎡

含洗澡间

高速公路工程拌和站、试验室和钢筋加工场建设③拟在黄水河(望京楼水库)大桥东岸主线(K167+050处)北侧,距主线便道约130米,设立3#标准化钢筋加工场,征地约12亩。同样采用封闭式管理,四周设置围墙,围墙长度360米,高度2.5(含0.5米基础),围墙为白色。彩板房640平方米,硬化面积7160㎡,场区道路宽为8米,采用20cmC25混凝土硬化,其余部分为10cmC25混凝土硬化。主要负责京广铁路桥以西的桥梁钢筋加工、材料、设备存放,其中,标准化钢结构大棚面积为75米(长)×27米(宽)=2025m2(标准化建设要求6000t≤T≤10000t钢筋大棚面积为2000㎡,除斜拉桥以外钢筋为6700吨);(详见:“钢筋加工场平面布置图”及“钢筋加工场设备统计表”)。




商登高速郑州境段标三钢筋加工场临建工程数量表

序号

内容

数量

说明

1

征地面积

12亩

含生活区、物资、材料、设备存放区

2

清表面积

12亩


3

6%水泥土

7220㎡

厚度20cm

4

围墙

360m

24砖墙2.0m高,内外粉白,每6米一个加强柱(37砖)

5

围墙基础

360m

砖砌4层宽50cm、3层宽37cm

6

彩板房

810㎡

办公区加生活区

7

彩板房基础

436m


8

轨道

150m


9

轨道基础

150m


10

门架

2台

10t

11

大棚面积

2025㎡


12

水池

4个

长2m,宽1m,高0.8m

13

硬化面积

7220㎡


14

绿化面积

144㎡


15

大门

1

12米大门

16

供排水系统

360m






17

卫生间

140

含洗澡间

商登高速郑州境段标三个标准化钢筋加工场智能设备统计表

序号

设备名称

数量

使用位置

备注

1

高效数控弯箍机

3

两个标准化钢筋加工场各一台


2

数控立式钢筋弯曲中心

3

两个标准化钢筋场各一台


3

钢筋笼滚焊机

3

两个标准化钢筋场各一台


4

数控弯弧机

3

两个标准化钢筋场各一台
